JX S2700系列交换机是北京甲信技术有限公司（以下简称甲信公司）推出的新一代千兆绿色节能以太网交换机，提供灵活的千兆接入和上行接口。该系列交换机基于新一代交换平台，具有灵活的以太网组网、多样的安全控制、轻松的管理等特点，可构建具备高可靠、易扩展和易管理的新型智能接入网络。广泛应用于企业网、园区网接入等场景。
绿色节能
绿色节能的产品设计理念，采用了新一代的硬件架构以及先进的节能电路设计和元器件选型，为用户节省能耗，同时降低噪音污染
支持高效节能以太网(EEE)，端口如果在连续一段时间之内空闲，系统会将该端口设置为节能模式，当有报文收发时再通过定时发送的监听码流唤醒端口恢复业务，达到节能的效果
灵活以太网接入
接口多样：本系列为千兆电下联，千兆光上联产品，下联不仅支持8/16/24通用电口接入，且支持6/8/16/24 POE电口接入；上联支持2/4千兆光接口
高可靠性
支持端口LACP链路聚合功能，实现了上行链路的备份，极大地提升了网络侧网络的可靠性；支持环路检测功能，自动发现和消除环路，同时保证客户侧网络稳定运行
支持STP协议，实现快速收敛、高容错、网络稳定运行、链路负载均衡、网络通道和冗余链路的合理应用
支持特定的CPU保护策略(CPP)，以区分流向CPU的数据流，并对优先级队列进行分级。并且根据 需要进行带宽限制，充分保护CPU资源不被非法流量和恶意攻击浪费，保证CPU和交换机的安全
完善安全控制
支持IP Source Guard功能，可以对端口转发的报文进行过滤控制，防止非法报文通过端口，从而限制了对网络资源的非法使用（比如非法主机仿冒合法用户IP接入网络)，提高了端口的安全性
通过建立和维护DHCP Snooping 绑定表，对不符合绑定表项的非法报文直接丢弃。利用DHCP Snooping 的信任端口特性，保证DHCP服务器的合法性
支持主动防御网络中的各种DDoS攻击
轻松运维管理
支持零配置自动开局，部署服务器后，设备开机后，可以自动从服务器获取IP和配置，以达到自动可管可配，不需要维护人员现场操作
支持云管理，可以带给客户极简的运维管理和用户体验
支持基于网关的网络拓扑自动发现，并以图形化形式呈现
强大和灵活的PoE供电功能（仅POE型号）
支持IEEE 802.3af、IEEE 802.3at供电标准，单端口最高提供30W供电功率；增加支持IEEE 802.3bt新一代供电标准，单端口最高可提供90W供电功率，满足大功率设备的供电需要
受电设备兼容性强，支持对非标准PD提供强制供电模式
支持PoE智能电源管理功能，包括使能禁止接口供电、接口输出功率配置、设备电源优先级配置
支持POE智能供电功能，监控PD连接性状态并在失联时重启
表1产品规格
项 目 | S2700-24T4X | S2700-24T4X-PE |
交换容量 | 128Gbps | 128Gbps |
包转发率 | 95Mpps | 95Mpps |
端口 | 24个10/100/1000BASE-T 自适应以太网端口，4个10GE SFP+端口 | 24个10/100/1000BASE-T 自适应以太网端口（POE+），4个10GE SFP+端口 |
外形尺寸mm（宽×深×高） | 440 x 220 x 43.6 | 440 x 300 x 43.6 |
支持电源类型 | 内置单电源 | 内置单双电源 |
输入电压 | AC：220V，额定电压范围：100~240V；50~60Hz DC：-48V，额定电压范围：-36~-72V | AC：220V，额定电压范围，100~240V DC：-48V，额定电压范围，45~57V |
最大功耗 | 24w | 720wPoE满载供电后：AC，575w；DC，840w |
整机最大供电 | / | AC：510W； |
POE供电 | / | 下联24个电口均支持802.3 af/at， 单口最大供电30w |
管理端口 | 1个RJ45 Console口，1个SNMP带外管理口，1个USB口 | |
环境要求 | 工作温度：-10℃～50℃ 相对湿度：10%～90%（无凝露） | |
节能环保 | 支持802.3az以太网EEE节能 | 支持802.3az以太网EEE节能 可支持温度风扇智能调速 |
表2产品规格
项 目 | S2700-24T4S | S2700-24T4S-PE |
交换容量 | 56Gbps | 56Gbps |
包转发率 | 41.66Mpps | 41.66Mpps |
端口 | 24个10/100/1000BASE-T 自适应以太网端口，4个1GE SFP端口 | 24个10/100/1000BASE-T 自适应以太网端口（POE+），4个1GE SFP端口 |
外形尺寸mm（宽×深×高） | 440 x 180 x 44 | 440 x 260 x 44 |
支持电源类型 | 单电源：AC | 单电源：AC |
输入电压 | AC：220V，额定电压范围：100~240V | |
最大功耗 | 18w | 560w |
POE供电 | / | 前8个电口均支持802.3 bt，单口最大供电90w，后16个电口均支持802.3 af/at，单口最大供电30w，POE最大供电480W |
管理端口 | 带内管理口 | |
环境要求 | 工作温度：0℃～45℃ 相对湿度：10%～90%（无凝露） | |
表3功能特性
项 目 | S2700-24T4X | S2700-24T4X-PE |
二层特性 | 支持静态、动态、黑洞MAC | |
支持MAC地址漂移管理 | ||
支持端口安全MAC和MAC地址数目限制 | ||
支持4K个VLAN | ||
支持基于MAC/协议/IP子网//端口的VLAN | ||
支持基本QinQ | ||
支持灵活QinQ | ||
支持 VLAN Mapping功能（1:1/N:1） | ||
支持GVRP协议 | ||
路由特性 | IPV4和IPV6静态路由 | |
支持ECMP和策略路由 | ||
组播 | 支持IGMP v1/v2/v3 Snooping，MLD Snooping v1/v2 | |
支持基于端口和基于用户的立即离开 | ||
支持IGMP MVR | ||
支持IGMP VLAN复制 | ||
支持IGMP/MLD Filter | ||
支持IGMP/MLD Proxy | ||
QoS/ACL | 支持基于端口入方向、出方向限速，支持HCAR | |
每端口支持8个队列，支持优先级映射 | ||
支持流分类，流策略 | ||
支持SP、WRR、DRR、SP+WRR、SP+DRR队列调度模式 | ||
支持拥塞控制WRED | ||
支持端口/队列整形 | ||
可靠性 | 支持手动聚合，静态LACP | |
支持ERPS环网保护协议（ITU-T G.8032） | ||
支持STP/RSTP/MSTP ，生成树保护功能：BPDU保护、根保护、环路保护、TC保护/抑制 | ||
支持环路检测保护（LBD） | ||
支持端口备份，端口隔离 | ||
L2/L3 OAM | 支持以太网OAM IEEE802.3ah | |
支持L2CP | ||
支持端到端CFM（IEEE802.1ag）/ ITU-T Y.1731 | ||
支持端口环回（loopback） | ||
支持VRRPv2/VRRPv3 | ||
支持BFD for堆叠 | ||
支持BFD/Linktrace for静态路由 | ||
支持故障转移 | ||
安全特性 | 支持AAA用户分域管理，802.1x认证，MAC认证和旁路认证，支持Guest VLAN和Voice VLAN | |
支持基于端口和VLAN的风暴抑制 | ||
支持白名单，端口安全MAC及MAC地址学习数目限制 | ||
支持 IP及ARP防攻击：IPv4/v6 Source Guard，IPv6 prefix Snooping；DAI，ND Snooping | ||
支持SSH V2.0，SFTP，HTTPS | ||
支持CPU保护 | ||
DHCP | 支持DHCPv4/v6 Client/Server | |
支持DHCPv4/v6 Snooping | ||
支持DHCP v4/v6 Relay | ||
支持DHCP v4/v6 Server | ||
支持DHCPv4 option61、option82，DHCPv6 option18、option37 | ||
IPV6特性 | 支持双栈 | |
支持IPv6 Ping、IPv6 Tracert、IPv6 Telnet、IPv6 SSH、IPV6 ftp/tftp/sftp | ||
支持IPv6 SNMP | ||
支持IPV6 Radius、IPV6 TACACS+ 、IPV6 NTP和SNTP | ||
支持ND | ||
支持DHCPV6 Client/Server/Snooping/Relay/Option18,37 | ||
支持IPv6 Source Guard，IPv6 prefix Snooping；ND Snooping | ||
支持IPv6 Path MTU | ||
支持VRRPv3 | ||
管理和维护 | 支持CLI命令行、SNMPv1/v2c/v3、WEB网管、TELENET、SSH2.0等多样化管理方式 | |
支持LLDP/LLDP-MED | ||
支持本地和远程端口镜像，支持流镜像 | ||
支持系统日志、分级告警，支持断电告警Dying gasp功能 | ||
支持RMON | ||
支持光模块数字诊断 | ||
支持电缆检测(Virtual Cable Test)，支持UDLD | ||
支持时钟管理，支持SNTP，NTP和PTP | ||
支持IPv4/v6零配置ZTP，自动从DHCP获取IP，可选从FTP SERVER进行配置下载和软件升级 | ||
支持USB自动部署* | ||
支持双系统 | ||
支持Buffer管理 | ||
支持CPU/Memory/Flash监控 | ||
支持硬件监控（温度/电源/风扇（仅对有风扇产品）） | ||
虚拟化 | 支持堆叠ISF | |
POE | 支持对非标准PD提供强制供电模式 | |
支持PoE电源管理功能，包括使能/禁止接口供电、接口输出功率配置、供电优先级配置、功率过载保护、过温保护 | ||
支持POE定时供电；定期重启PD；监控PD连接性状态，并在确认PD失联时，重启PD | ||
表4功能特性
项 目 | S2700-24T4S | S2700-24T4S-PE |
VLAN | 支持Access 模式 | |
支持Trunk 模式 | ||
流控 | 支持全双工流控 | |
支持半双工背压 | ||
支持HOL 线头阻塞 | ||
ACL | 支持基于 MAC 的 ACL | |
支持基于 IPV4 的 ACL | ||
支持基于 IPV6 的 ACL | ||
QOS | 支持入方向限速 | |
支持出方向限速 | ||
支持PQ | ||
支持WRR | ||
支持SP+WRR | ||
可靠性 | 支持手动聚合，静态LACP | |
支持STP | ||
安全特性 | 支持广播风暴控制 | |
支持组播风暴控制 | ||
支持未知单播风暴控制 | ||
支持DHCP SNOOPING | ||
支持IP source Guard | ||
支持DDOS 攻击防御 | ||
支持端口隔离 | ||
管理和维护 | 支持WEB网管、云管理方式 | |
支持LLDP | ||
支持端口镜像 | ||
支持配置文件导入和导出 | ||
支持SNTP | ||
支持DHCP 客户端 | ||
支持用户名和密码 | ||
支持版本升级 | ||
POE | 支持对非标准PD提供强制供电模式 | |
支持PoE电源管理功能，包括使能/禁止接口供电、接口输出功率配置、供电优先级配置 | ||
支持POE监控PD连接性状态，并在确认PD失联时，重启PD | ||
标*功能指当前版本使用受限，敬请期待版本更新。

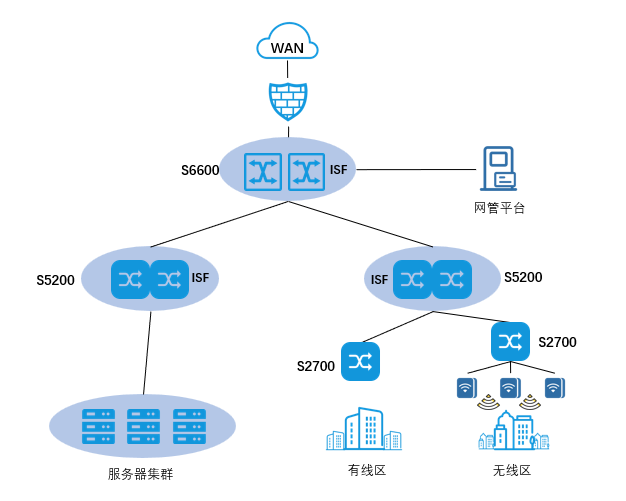

千兆交换机接入场景
JX S2700、JX S5200系列共同构成中小型园区网解决方案。其中，JX S2700(-PE)可作为接入交换机，提供了千兆业务接口和千兆/万兆上行接口，为接入设备提供了更高带宽。千兆PoE产品，通过智能PoE功能，实现对供电设备的监管。
机箱单元 | |

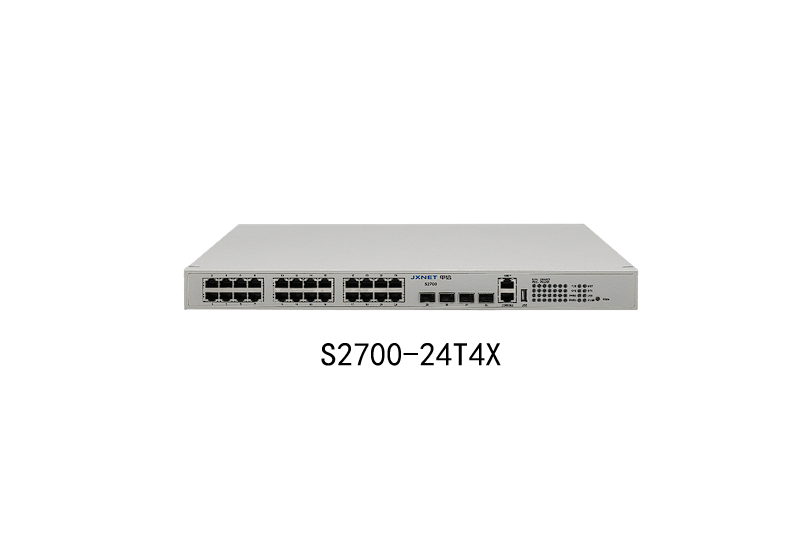

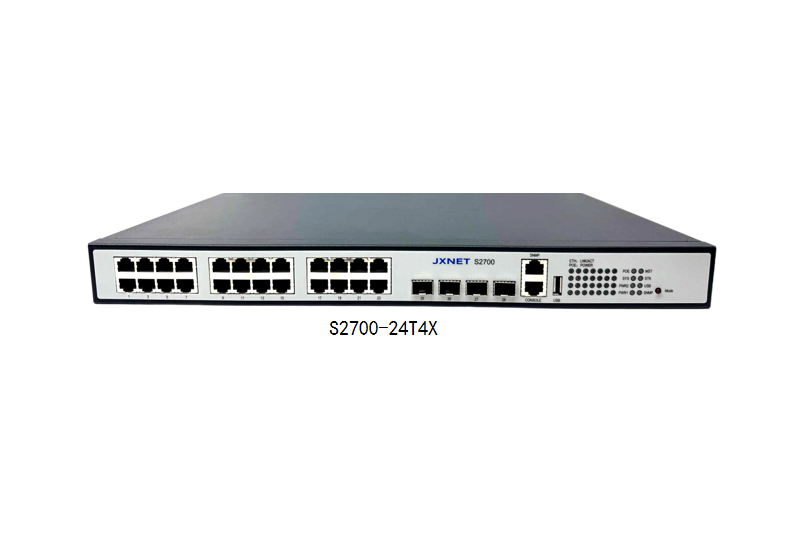

S2700-24T4X | 24个10/100/1000BASE-T 自适应以太网端口，4个10GE SFP+端口 |

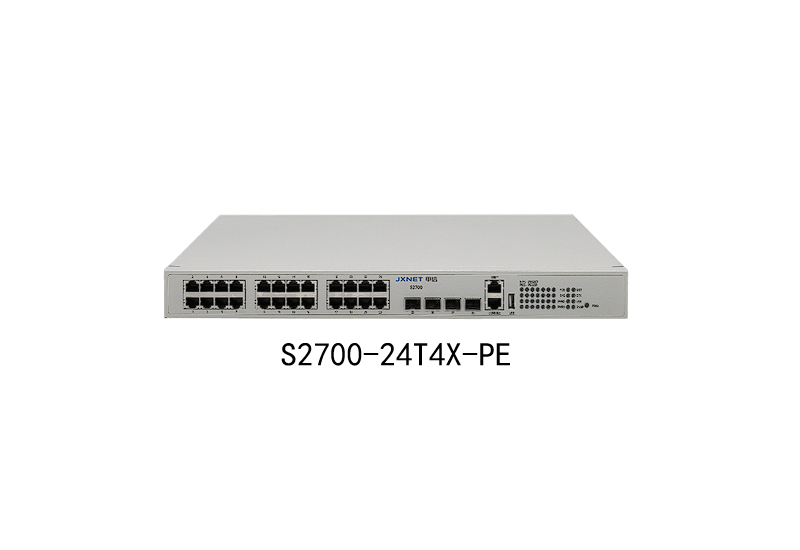

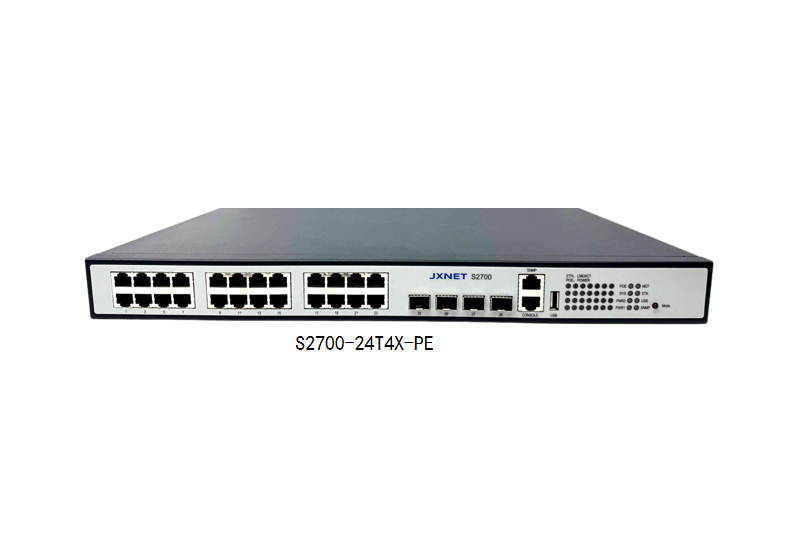

S2700-24T4X-PE | 24个10/100/1000BASE-T 自适应以太网端口，4个10GE SFP+端口，支持POE+ |

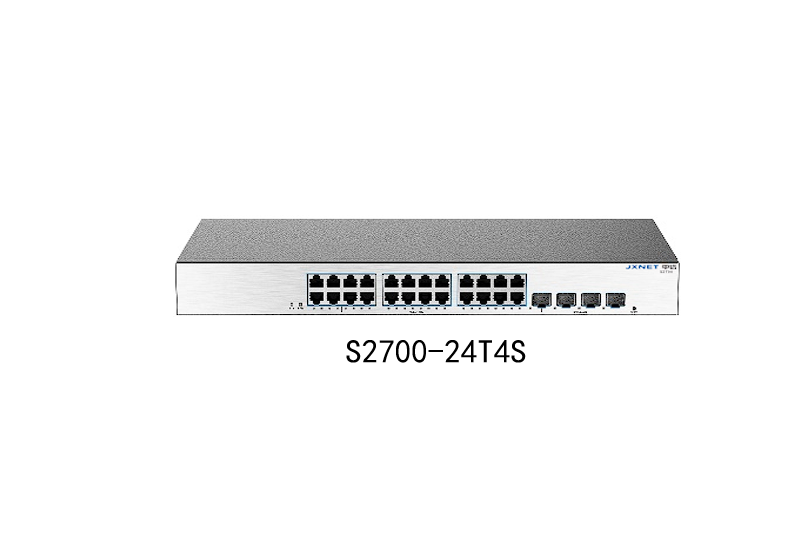

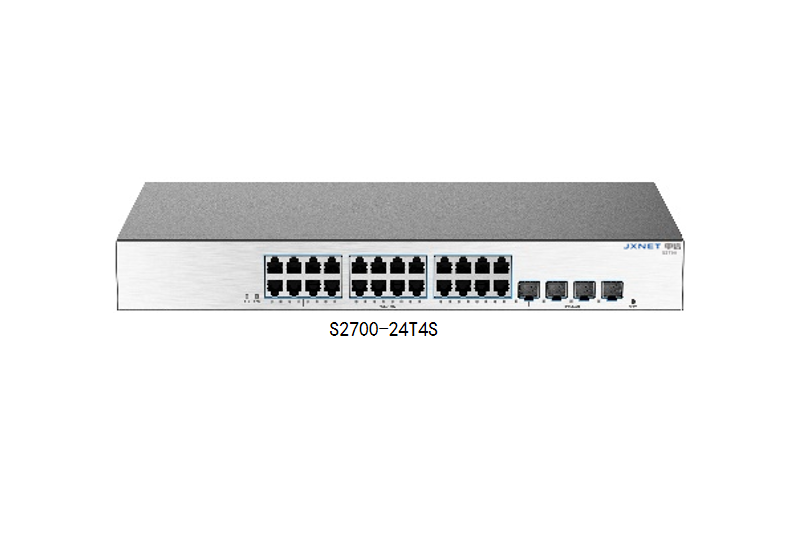

S2700-24T4S | 24个10/100/1000BASE-T 自适应以太网端口，4个1GE SFP端口 |

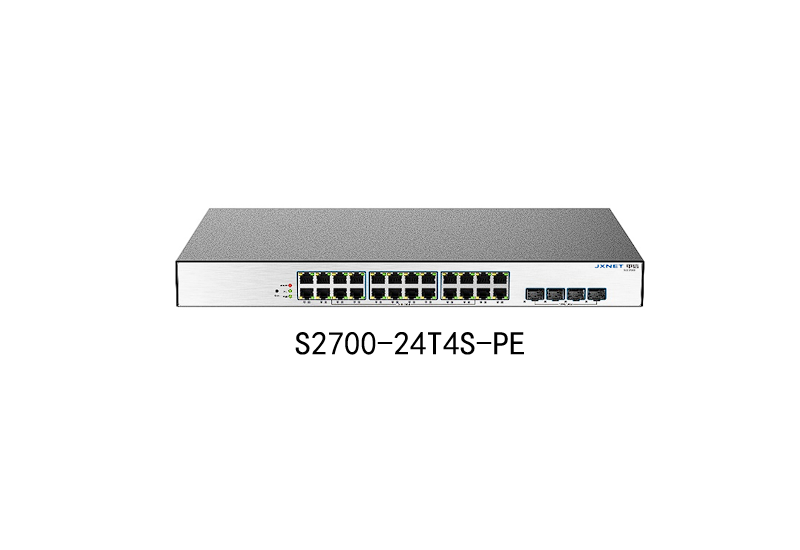

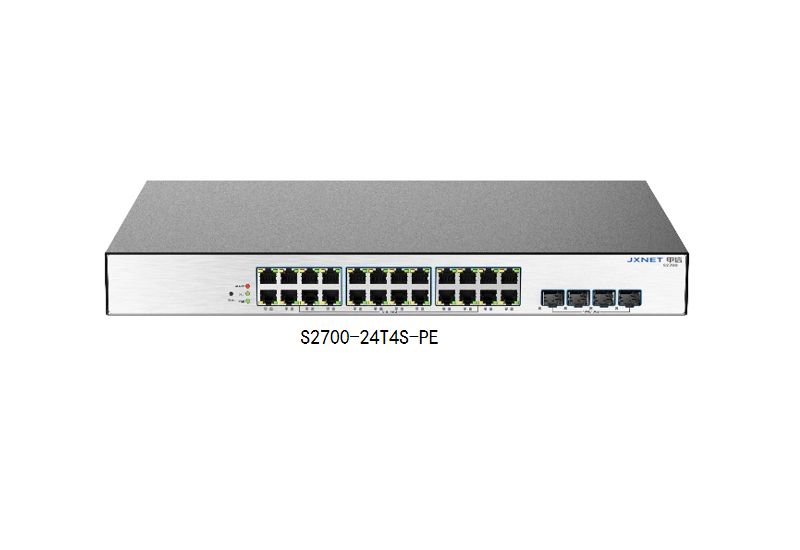

S2700-24T4S-PE | 24个10/100/1000BASE-T 自适应以太网端口，4个1GE SFP端口，支持POE+ |
