JX P500是北京甲信技术有限公司针对全光园区推出的一款XGS-PON ONU产品。该产品是FFTB解决方案的终端接入侧设备，内置高性能交换芯片，具备稳定、可靠、高性能等特点；
JX P500系列产品包含P500-4、P500-4P、P500-8、P500-8P等款型，该产品网络侧提供XGS-PON接入，满足上下行10G带宽，用户侧提供千兆光口和电口，可满足超千兆业务接入，为用户提供高质量的数据、高清视频等业务。
静音环境适配设计
采用无风扇全封闭架构，实现设备运行0dB(A)声压级，有效消除传统设备机械噪音对居住/办公环境的干扰，符合GB 3096-2008声环境质量标准
工业级防护体
铁壳MDU设备，坚固耐用，IP40级防护
防雷等级达到共模±6KV
宽温域工作能力（-20℃至+55℃）
全场景网络承载能力
创新配置2.5GBase-T多速率电口与10G SFP+光口混合接入方案，支持GPON/XGS-PON平滑演进，满足家庭/企业用户≥2Gbps的超千兆业务接入需求
智能化部署架构
复合式接口布局：供电端口与业务端口同向集成设计
多形态安装模式：支持19英寸机架/墙面/杆挂混合部署
前维护结构：线缆管理通道与快拆面板集成设计，维保效率提升40%
增强型以太网供电（POE+）
支持POE+供电，整机支持最大120W，每端口最大支持30W
统一网管，简便运维
支持多种管理方式（Telnet、本地串口、Web、SNMP、OAM），方便登陆管理
支持ONU设备的批量配置、模板配置、离线配置，即插即用，加快业务的开通
支持各类告警的上报（Dying gasp、光链路诊断、环路等），方便故障定位及排除
表1硬件规格
项 目 | P500-8 | P500-8P |
PON接口 | XGS-PON (SC/UPC，SFP) | XGS-PON (SC/UPC，SFP) |
以太接口 | 1*2.5GE+7*GE+1*XG | 1*2.5GE+7*GE(POE+)+1*XG |
电源规格 | DC 12V，2A | DC 56V，2.6A |
使用条件 | 工作温度：-20℃～55℃ ； 工作湿度：10%～90%，无凝结 | 工作温度：-20℃～55℃ ； 工作湿度：10%～90%，无凝结 |
最大功耗 | 20W | 不含POE：20W 含POE：140W |
POE供电能力 | / | 整机120W，每端口最大30W |
尺寸 | 260mm*130mm*43.6mm | 260mm*130mm*44mm |
防尘等级 | IP40 | IP40 |
防雷等级 | 电源接口：差模±6kV；共模±6kV 以太网接口：共模±6kV | 电源接口：差模±6kV；共模±6kV 以太网接口：共模±6kV |
重量 | <1.8kg | <2.3kg |
表2硬件规格
项 目 | P500-4 | P500-4P |
PON接口 | XGS-PON (SC/UPC，SFP) | XGS-PON (SC/UPC，SFP) |
以太接口 | 1*2.5GE+3*GE | 1*2.5GE+3*GE(POE+) |
电源规格 | DC 12V，2A | DC 56V，2.6A |
使用条件 | 工作温度：-20℃～55℃ ； 工作湿度：10%～90%，无凝结 | 工作温度：-20℃～55℃ ； 工作湿度：10%～90%，无凝结 |
最大功耗 | 20W | 不含POE：20W 含POE：80W |
POE供电能力 | / | 整机60W，每端口最大30W |
尺寸 | 260mm*130mm*43.6mm | 260mm*130mm*44mm |
防尘等级 | IP40 | IP40 |
防雷等级 | 电源接口：差模±6kV；共模±6kV 以太网接口：共模±6kV | 电源接口：差模±6kV；共模±6kV 以太网接口：共模±6kV |
重量 | <1.3kg | <2kg |
表3软件功能
项 目 | P500系列 |
PON | 支持 XGS-PON 光模块，接口类型：SC/UPC 支持32个T-CONT, 128个GEM 支持配合OLT进行多种认证方式（SN、PASSWORD、LOID等） 支持配合OLT进行DBA功能 支持静默，静默时间为60秒 支持AES-128加密 |
以太网端口（电） | GE接口：支持端口10/100/1000M自协商 2.5GE接口：支持端口100/1000M/2500M自协商 支持端口单播、组播、广播报文等数据统计 支持MTU配置，范围1518-2030，默认 1518 支持基于端口的DLF、未知组播、广播风暴抑制 支持PoE、PoE+功能；遵循标准：IEEE 802.3af、IEEE 802.3at |
以太网端口（光） | 支持GE/10GE光模块 |
MAC地址 | 支持MAC地址动态学习及老化功能 |
环路检测 | 支持 |
VLAN | 支持IEEE 802.1Q协议 支持CTC VLAN模式(透传、标记、转换以及Trunk模式) |
组播 | 支持IGMP Snooping功能 支持组播VLAN配置 支持组播快速离开配置 |
维护与管理 | OMCI管理配置，支持G.987、9807规范和运营商10GPON技术规范 支持OLT管理、网管平台管理 支持端口UP/DOWN、掉电告警 可对光模块状态参数门限值设置及当前值查询 |

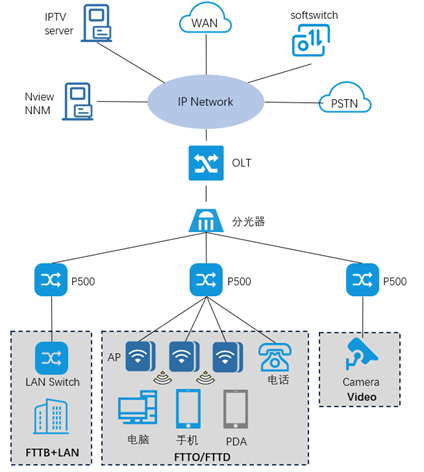

FTTB/FTTO/视频监控组网应用
随着数据业务带宽的发展，在FTTB、FTTO、视频监控等应用中，需要更高接入带宽的ONU设备。P500通过多种业务接口，来满足数据业务的带宽需求。通过XGS-PON网络，P500可实现电脑、视频等数据业务的接入：FTTB+LAN网络中，P500下挂交换机接入数据业务。FTTO/FTTD网络中，P500下挂AP、PC、IP话机接入数据业务。视频监控网络中，P500下挂摄像头接入数据业务。
机箱单元 | |
P500-4 | 提供1*2.5GE+3*GE接口，万兆对称XGS-PON (SC/UPC，SFP)接口，标配XGS-PON光模块 |
P500-4P | 提供1*2.5GE+3*GE接口，万兆对称XGS-PON (SC/UPC，SFP)接口，支持POE+，标配XGS-PON光模块 |

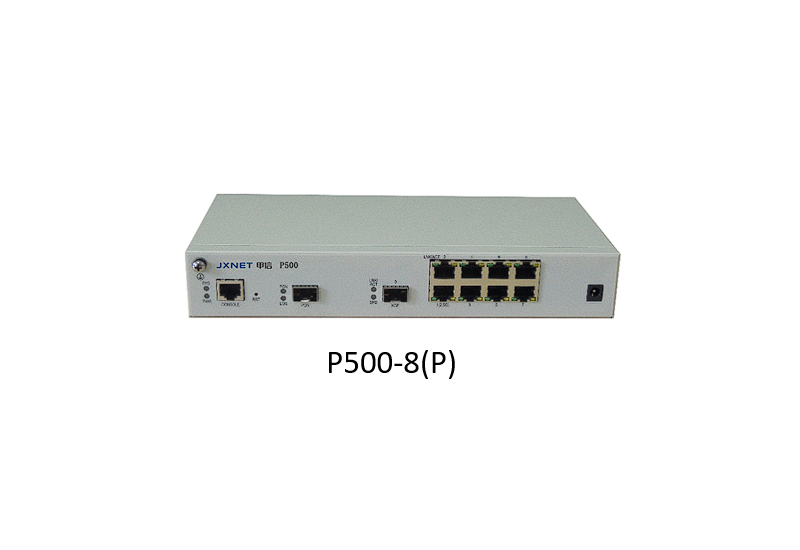

P500-8 | 提供1*2.5GE+7*GE+1*XG接口，万兆对称XGS-PON (SC/UPC，SFP)接口，标配XGS-PON光模块 |
P500-8P | 提供1*2.5GE+7*GE+1*XG接口，万兆对称XGS-PON (SC/UPC，SFP)接口，支持POE+，标配XGS-PON光模块 |
