JX P7000系列产品是北京甲信技术有限公司推出的全新一代框式OLT设备，可支持 GPON、XG-PON、XGS-PON 的同时接入，并支持 50G PON 的平滑升级。

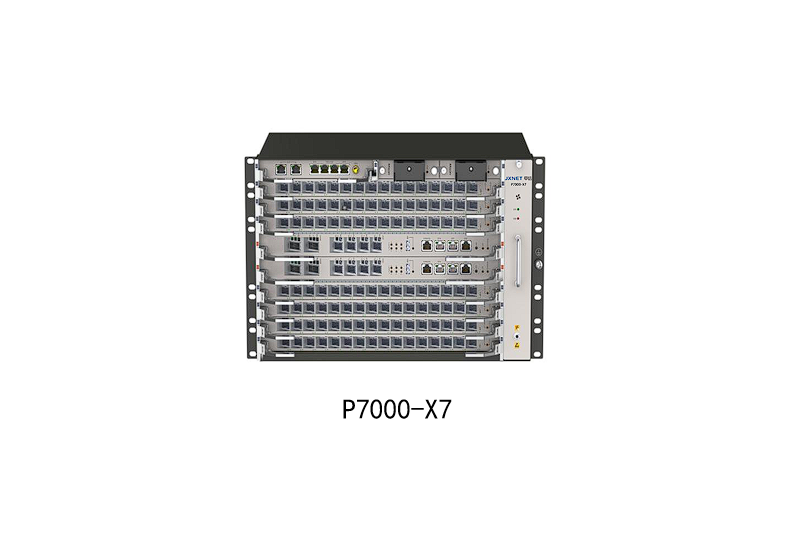

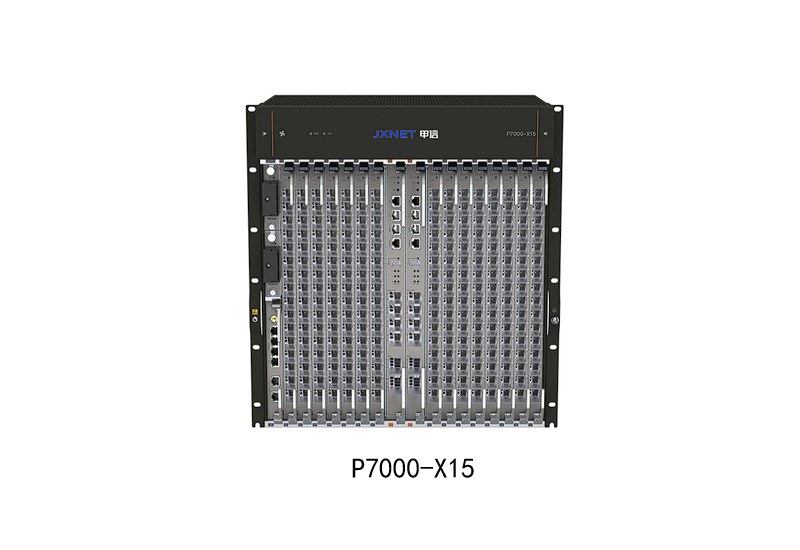

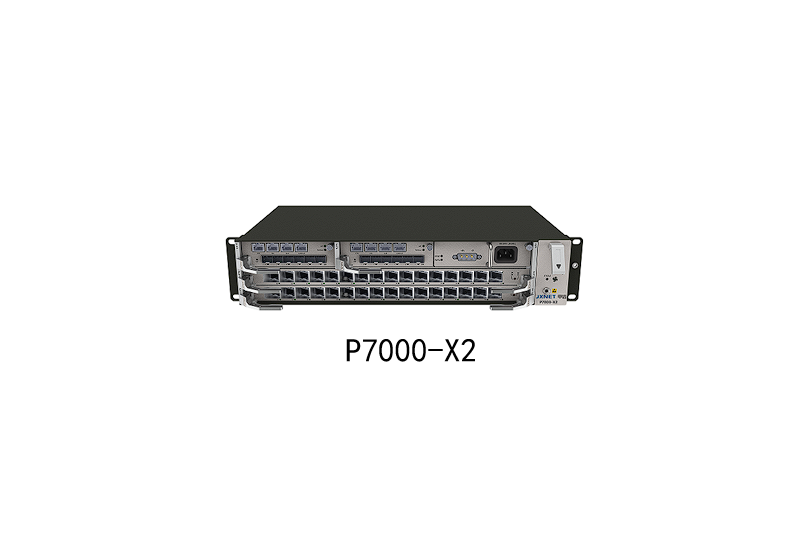

JX P7000系列产品提供2、7、15三种业务槽位的机框，主要设备型号包含：P7000-X2、 P7000-X7、P7000-X15，可满足小、中、大不同规模的场景需求。
JX P7000系列产品采用全新的交换路由平台，支持GPON、XGS-PON、GPON&XG(S)-PON Combo、GE、10GE、100GE接口，为用户提供超宽、绿色、智能的全光接入网络，满足家庭接入、企业接入等各种业务场景需求。
超带宽、高密度
JX P7000 系列设备具备超大交换能力和超100G的槽位带宽，可实现网络由10G PON 向50G PON平滑升级
业务盘单盘支持16个GPON/XGS-PON/XG(S)-PON接口，最大支持240*GPON/240* XGS-PON/240*XG(S)-PON
业务盘与上联盘支持混插，所有系列都支持100GE网络接口,最大支持184*100GE
电信级的可靠性
主控盘1+1冗余保护（负载分担模式）
电源盘1:1冗余保护，所有单板均支持热插拔
支持TYPE B/C/D类保护，倒换性能达到电信级要求；
支持以太环网协议，倒换性能可达50ms
全新架构平台
分布式架构，增强的业务感知、质量监测等能力
国产化芯片方案
丰富的功能特性
支持IPv4/IPv6双协议栈，支持IPv6静态路由、RIPng、OSPFv3、BGP+、IS-ISv6，支持丰富的IPv4 to IPv6过度技术，满足IPv6独立组网和IPv4/IPv6混合组网要求
拥有完善的二、三层组播协议，支持PIM SM、PIM DM、PIM SSM、IGMP Snooping
简运维、易管理
支持CLI、Telnet等多样化的管理和维护方式，更方便设备的管理
支持SNMP、RMON、Syslog等特性，进行网络的日常诊断及维护
支持Telemetry技术，实时采集设备数据，精确呈现网络实时状态，及时有效地定位故障及发生原因
绿色节能设计
主控、业务盘均低功耗设计
风扇可根据温度智能调速，提高风扇寿命降低风噪，达到节能效果
型 号 | P7000-X2 | P7000-X7 | P7000-X15 |
整机交换容量 | 1.76Tbit/s | 9.6Tbit/s | 9.6Tbit/s |
每业务槽位最大带宽 | 600Gbit/s | 600Gbit/s | 600Gbit/s |
整机槽位带宽 | 2.4Tbit/s | 8.4Tbit/s | 13.6Tbit/s |
槽位数量 | 7 | 13 | 21 |
GPON业务盘数量 | 2 | 7 | 15 |
XG-PON业务盘数量 | 2 | 7 | 15 |
上联盘数量 | 2 | 7 | 15 |
主控盘上联口数量 | 1*100GE+2*10GE | 2*100GE+4*25GE/10GE | |
6*10GE | |||
接入ONT数 | 12288 | 43008 | 92160 |
组播用户数 | 12288 | 92160 | 92160 |
MAC地址数 | 128K | 256K | 256K |
IPV4路由表 | 48K | 48K | 48K |
IPV6路由表 | 6K | 24K | 24K |
ARP表 | 16K | 32K | 32K |
交换转发时延 | 百纳秒级 | 百纳秒级 | 百纳秒级 |
满负荷误码率 | 0 | 0 | 0 |
GPON端口数量 | 32 | 112 | 240 |
XGS-PON端口数量 | 32 | 112 | 240 |
XG(S)-PON Combo端口数量 | 32 | 112 | 240 |
10GE上联端口数量 | 12 | 176 | 368 |
100GE上联端口数量 | 2 | 88 | 184 |
电源盘数量 | 2 | 2 | 2 |
风扇盘数量 | 1 | 1 | 1 |
接入ONU数量 | 4096 | 15360 | 30720 |
尺寸(宽×高×深) | 442mm*88.1mm*250mm | 440mm*266mm*237mm | 442mm*486mm*287mm |
整机功耗 | <500W | <1600W | <3000W |
环境 | -5~45℃ | -5~45℃ | -5~45℃ |
二层特性 | l 支持静态、动态、黑洞MAC | ||
l 支持MAC地址漂移管理 | |||
支持端口安全MAC和MAC地址数目限制 | |||
l 支持基于MAC/协议/IP子网/端口的VLAN | |||
l 支持Access、Trunk、Hybrid方式 | |||
l 支持基本QinQ，灵活QinQ | |||
l 支持 VLAN Mapping功能（1:1/N:1） | |||
l 支持MVRP协议 | |||
路由特性 | l 支持RIP、OSPF、ISIS、BGP等IPv4动态路由协议 | ||
支持RIPng、OSPFv3、ISISv6、BGP4+等IPv6动态路由协议 | |||
组播 | l 支持IGMP v1/v2/v3、IGMP v1/v2/v3 Snooping、MLD Snooping | ||
l 支持 PIM-DM、PIM-SM、PIM-SSM | |||
l 支持用户快速离开机制 | |||
l 支持组播策略和组播QoS | |||
支持组播VLAN | |||
QoS/ACL | l 支持Ingress/Egress ACL | ||
l 支持优先级映射，每端口支持8个队列 | |||
l 支持基于Layer2协议头、Layer3协议、Layer4协议、802.1p优先级等的组合流分类 | |||
l 支持ACL、CAR、Remark、Schedule等动作 | |||
l 支持SP、WRR、DRR、SP+WRR、SP+DRR队列调度模式 | |||
l 支持WRED、尾丢弃等拥塞控制机制 | |||
支持流量整形 | |||
可靠性 | l 支持手动聚合，静态LACP | ||
l 支持ERPS环网保护协议（ITU-T G.8032） | |||
支持STP/RSTP/MSTP ，生成树保护功能：BPDU保护、根保护、环路保护、TC保护/抑制 | |||
l 支持环路检测保护（LBD） | |||
支持端口备份，端口隔离 | |||
可靠性指标 | 系统可用度99.999%，设备年停机时间不大于 5 分钟； 系统平均年返修率小于 1.5%； 系统平均修复时间（MTTR）小于 2 小时； | ||
L2/L3 OAM | l 支持以太网OAM IEEE802.3ah | ||
l 支持L2CP | |||
l 支持端口环回（loopback） | |||
l 支持VRRPv2/VRRPv3 | |||
l 支持BFD/Linktrace for静态路由 | |||
支持故障转移 | |||
安全特性 | l 支持AAA用户分域管理，802.1x认证，MAC认证和旁路认证，支持Guest VLAN和Voice VLAN | ||
l 支持基于端口和VLAN的风暴抑制 | |||
支持白名单，端口安全MAC及MAC地址学习数目限制 | |||
支持 IP及ARP防攻击：IPv4/v6 Source Guard，DAI，ND Snooping | |||
l 支持SSH V2.0，SFTP，HTTPS | |||
l 支持CPU保护 | |||
l 支持 802.1X | |||
支持 RADIUS 认证 | |||
支持防 DOS 攻击 | |||
支持防 ICMP 攻击 | |||
IPV6特性 | l 支持双栈 | ||
支持IPv6 Ping、IPv6 Tracert、IPv6 Telnet、IPv6 SSH、IPV6 ftp/tftp/sftp | |||
支持IPv6 SNMP | |||
支持IPV6 Radius、IPV6 TACACS+ 、IPV6 NTP和SNTP | |||
支持DHCPV6 Client/Server/Snooping/Relay/Option18,37 | |||
支持IPv6 Source Guard，ND Snooping | |||
支持VRRPv3 | |||
环路保护 | l 支持STP（IEEE 802.1d），RSTP（IEEE 802.1w）和MSTP（IEEE 802.1s） | ||
l 支持BPDU保护、Root保护、环路保护 | |||
支持ERPS以太网环路保护协议（G.8032） | |||
管理和维护 | 支持Console口登录 | ||
l 支持SNMPv1/v2c/v3 | |||
支持gRPC、Telemetry Stream流量可视化功能* | |||
支持统一用户管理、分组分域分时授权 | |||
支持系统日志、分级告警 | |||
l 支持RMON | |||
l 支持ZTP开局功能，可以从U盘或文件服务器获取开局文件并自动加载，实现设备的免现场配置、部署 | |||
支持设备在线状态监测机制，实现对包括关键元器件、系统温度、电源模块、风扇模块等 | |||
标*功能指当前版本使用受限，敬请期待版本更新。

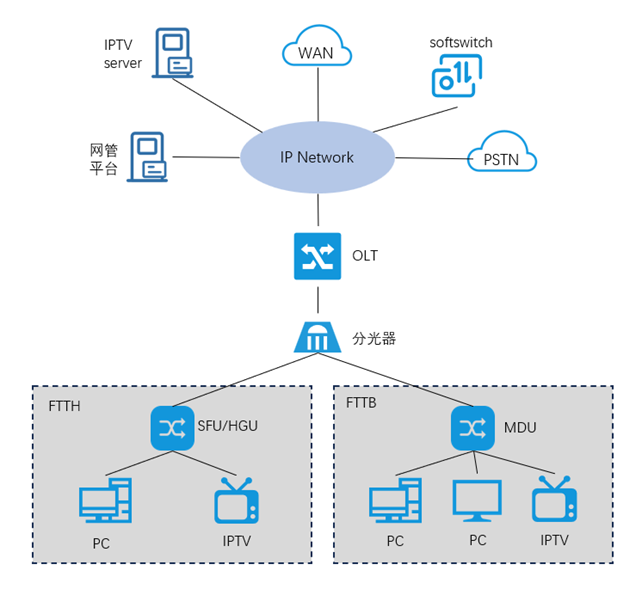

组网应用
在这种组网方式下，P7000放置在局端机房，通过以太网上联，向下通过分光器连接各个ONU设备。在FTTB组网场景中，ON是放置在楼道内，再通过多条线缆把业务分发到各个用户。在FTTH组网场景中，ONU一般是放置在用户家中，不同种类的ONU提供不同接口以满足不同种类的接入需求。
机箱单元 | |
P7000-X15-DC/D | 11U机框，P7000-X15最小配置：机箱+双直流电源+风扇 |
P7000-X7-DC/D | 6U机框，P7000-X7最小配置：机箱+双直流电源+风扇 |
P7000-X2-AC/D | 2U机框，P7000-X2最小配置：机箱+双交流电源+风扇 |
P7000-X2-DC/D | 2U机框，P7000-X2最小配置：机箱+双直流电源+风扇 |
主控单元 | |
P7000-SMCA | P7000-X15和P7000-X7主控板卡，支持2*100GE+4*25GE/10GE上联接口 |
P7000-SMUA | P7000-X2主控板卡，支持6*10GE |
P7000-SMUB | P7000-X2主控板卡，支持1*100GE+2*10GE |
业务处理单元 | |
P7000-XCHB | 16路XGS-PON业务板卡 |
P7000-XE24 | 24路10GE上联板卡 |
电源单元 | |
P7000-RPD2341-48S48 | P7000-X7和P7000-X15直流电源 |
| P7000-RPD2101-48S48 | P7000-X2直流电源 |
