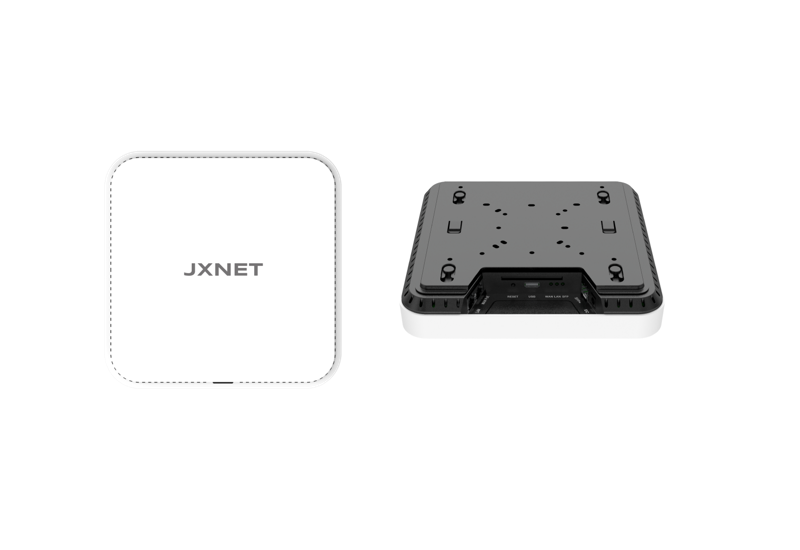

JX WAP7520 无线产品是北京甲信技术有限公司推出的一款Wi-Fi 7（802.11be）室内双频AP产品。该产品适用于开放办公区域、会议室、走廊、公共区域等各种场景。
整机采用双频五流设计，最大接入速率5Gbps。整机2.4GHz射频2空间流，最大协商速率688Mbps，5GHz射频3空间流，最大协商速率4323Mbps。
安装方式便捷，支持吸顶、壁挂等多种安装方式。
最大支持 1个10/100/1000/2500Mbps 自适应WAN 口，1个10/100/1000Mbps 自适应LAN 口，支持802.3at输入。
工作模式
WAP7520采用内置多合一版本设计，可根据使用需求灵活切换工作模式，从而降低实施成本。
Fat AP：WAP7520 支持Fat AP模式，AP能够独立工作，无需依赖无线控制器。对于小型网络，如家庭、临时活动场所等场景使用非常友好。用户可以根据实际需求灵活选择安装位置，快速完成网络部署，无需复杂的整体规划与额外设备支持。
Fit AP：WAP7520 支持Fit AP模式，AP与无线控制器配合使用，实现AP批量部署，完成大型无线组网，便于AP集中管理，适用于会议室、校园、医院等场景组网，批量部署、无缝漫游、统一安全策略防护。
无线管理
支持8个SSID，可隐藏SSID并支持中文命名。
安全保障
WPA/WPA2/WAP3加密、MAC地址白名单，有效防御非法接入。
Wi-Fi定时关闭功能，节能且提升安全性。
性能全面升级
支持4096QAM调制方式，传输效率进一步提升。
支持MLO（Multi-Link Operation）多链路连接功能，多频并发，提供更好的用户体验。
同时支持2.5Gbps网络接口，全面发挥设备性能。
便捷管理功能
一键恢复：长按Reset键6-10秒恢复出厂设置。
远程管理：支持固件升级、配置备份/恢复、定时重启、系统日志等功能。
状态可视化：实时显示无线速率、运行时长、设备信息等关键数据。
表一：产品规格
属性 | WAP7520 | ||||
尺寸 | 186mm × 186mm × 36.6mm | ||||
以太网接口 | 1个10/100/1000/2500Mbps自适应WAN 口 1个10/100/1000Mbps自适应LAN 口 | ||||
2.4G工作频段 | 2.4GHz～2.484GHz | ||||
2.4G WIFI传输协议 | 802.11b/g/n/ax/be | ||||
5G工作频段 | 5.150GHz～5.850GHz | ||||
5G WIFI传输协议 | 802.11a/n/ac/ax/be | ||||
空间流 | 2×2（2.4GHz）+3×3（5GHz） | ||||
最高速率 | 2.4GHz 最高提供 688Mbps 的接入速率，5GHz 最高提供 4323Mbps 的接入速率。 | ||||
最大支持无线接入 | 128 | ||||
供电 | 802.3at | ||||
DC2.0 12V/2A | |||||
内置天线 | 2根2.4GHz天线，每根增益：2dBi 3根5GHz天线，每根增益：3.5dBi | ||||
2.4GHz无线功率 | 802.11b | 11M | 24±2dBm | 1M | 24±2dBm |
802.11g | 54M | 22±2dBm | 6M | 24±2dBm | |
802.11n HT20 | MCS7 | 22±2dBm | MCS0 | 24±2dBm | |
802.11n HT40 | MCS7 | 22±2dBm | MCS0 | 24±2dBm | |
802.11ax HE20 | MCS11 | 20±2dBm | MCS0 | 24±2dBm | |
802.11ax HE40 | MCS11 | 20±2dBm | MCS0 | 24±2dBm | |
802.11be EHT20 | MCS13 | 20±2dBm | MCS0 | 24±2dBm | |
802.11be EHT40 | MCS13 | 20±2dBm | MCS0 | 24±2dBm | |
5GHz无线功率 | 802.11a | 54M | 21±2dBm | 6M | 23±2dBm |
802.11n HT20 | MCS7 | 20±2dBm | MCS0 | 23±2dBm | |
802.11n HT40 | MCS7 | 20±2dBm | MCS0 | 23±2dBm | |
802.11ac VHT20 | MCS7 | 19±2dBm | MCS0 | 23±2dBm | |
802.11ac VHT40 | MCS7 | 19±2dBm | MCS0 | 23±2dBm | |
802.11ac VHT80 | MCS9 | 19±2dBm | MCS0 | 23±2dBm | |
802.11ax HE20 | MCS11 | 18±2dBm | MCS0 | 23±2dBm | |
802.11ax HE40 | MCS11 | 18±2dBm | MCS0 | 23±2dBm | |
802.11ax HE80 | MCS11 | 18±2dBm | MCS0 | 23±2dBm | |
802.11ax HE160 | MCS11 | 18±2dBm | MCS0 | 23±2dBm | |
802.11be EHT20 | MCS13 | 18±2dBm | MCS0 | 23±2dBm | |
802.11be EHT40 | MCS13 | 18±2dBm | MCS0 | 23±2dBm | |
802.11be EHT80 | MCS13 | 18±2dBm | MCS0 | 23±2dBm | |
802.11be EHT160 | MCS13 | 18±2dBm | MCS0 | 23±2dBm | |
2.4GHz接收灵敏度 | 802.11b | 11M | -89dBm | 1M | -95dBm |
802.11g | 54M | -75dBm | 6M | -92dBm | |
802.11n HT20 | MCS7 | -72dBm | MCS0 | -88dBm | |
802.11n HT40 | MCS7 | -70dBm | MCS0 | -86dBm | |
802.11ax HE20 | MCS11 | -62dBm | MCS0 | -88dBm | |
802.11ax HE40 | MCS11 | -60dBm | MCS0 | -86dBm | |
802.11be EHT20 | MCS13 | -60dBm | MCS0 | -86dBm | |
802.11be EHT40 | MCS13 | -60dBm | MCS0 | -86dBm | |
5GHz接收灵敏度 | 802.11a | 54M | -75dBm | 6M | -92dBm |
802.11n HT20 | MCS7 | -72dBm | MCS0 | -88dBm | |
802.11n HT40 | MCS7 | -70dBm | MCS0 | -86dBm | |
802.11ac VHT20 | MCS7 | -65dBm | MCS0 | -88dBm | |
802.11ac VHT40 | MCS7 | -62dBm | MCS0 | -86dBm | |
802.11ac VHT80 | MCS9 | -60dBm | MCS0 | -84dBm | |
802.11ax HE20 | MCS11 | -60dBm | MCS0 | -90dBm | |
802.11ax HE40 | MCS11 | -58dBm | MCS0 | -88dBm | |
802.11ax HE80 | MCS11 | -54dBm | MCS0 | -84dBm | |
802.11ax HE160 | MCS11 | -54dBm | MCS0 | -82dBm | |
802.11be EHT20 | MCS13 | -54dBm | MCS0 | -86dBm | |
802.11be EHT40 | MCS13 | -52dBm | MCS0 | -84dBm | |
802.11be EHT80 | MCS13 | -50dBm | MCS0 | -82dBm | |
802.11be EHT160 | MCS13 | -48dBm | MCS0 | -80dBm | |
2.4GHz EVM | 802.11b: ≤-10 dB； 802.11g: ≤-25 dB； 802.11n: ≤-28 dB； 802.11ax: ≤-35 dB; 802.11be: ≤-38 dB； | ||||
5GHz EVM | 802.11a: ≤-25 dB； 802.11n: ≤-28 dB； 802.11ac: ≤-32 dB； 802.11ax: ≤-35 dB,； 802.11be: ≤-38 dB； | ||||
频偏（ppm） | ±20ppm | ||||
复位/恢复出厂设置 | 支持Reset键（单击开关指示灯，长按6-10秒恢复出厂默认配置） | ||||
状态指示灯 | 正面一个三色灯（红、绿、蓝）。亮灯优先级如下： a)接入AC：AP与AC失联时，蓝灯常亮，红灯，绿灯熄灭 b)使用查找AP时功能时，红灯，绿灯熄灭。蓝灯快闪（1次/秒）持续60秒。 c)Wi-Fi定时关闭功能运作中的时候，所有灯熄灭。 d)接入AC，所有Wi-Fi射频关闭，红灯常亮，其他灯关闭 e)上电红灯常亮，系统启动且任何一个Wi-Fi打开后，红灯熄灭，绿灯常亮 优先级：a>b>c>d>e>f | ||||
工作温度 | -10°C ~ 55°C | ||||
存储温度 | -40°C ~ 70°C | ||||
工作湿度 | 5％～95％（无凝结） | ||||
存储湿度 | 5％～95％（无凝结） | ||||
最大功耗 | < 20W | ||||
ESD测试 | 空气放电：±8KV，接触放电：±6KV | ||||
浪涌 | 共模2kV，差模1kV | ||||
重量 | 0.55kg | ||||
表二：软件功能
首页 | 工作模式: 胖AP模式 和瘦AP模式 |
无线AP下载速率，无线AP上传速率，运行时长 | |
设备信息，设备描述，内网信息，WIFI信息 | |
支持模式 | 网关模式：设备通过WAN口连接到广域网后使用静态IP,DHCP或PPPoE等方式接入互联网 |
AP模式：设备将无线网络信号覆盖其他客户端和设备，并使用以太网连接到其他路由器接入广域网 | |
Repeater模式：设备通过无线方式与另一台可联网AP连接，从而放大无线信号的范围。 | |
无线功能 | SSID广播 |
SSID数量：4（2.4GHz）+4（5GHz）+4（6GHz），支持中文SSID | |
支持MLO | |
隐藏SSID功能 | |
无线加密：OPEN、WPA/WPA2PSK-TKIPAES、WPA3PSK-AES | |
无线MAC地址过滤：支持白名单 | |
Wi-Fi定时关闭功能 | |
用户隔离：无线网络间隔离、AP内部隔离 | |
发射功率设置 | |
无线客户端数量限制 | |
QoS：WMM | |
网络功能 | 连接方式： 静态地址，从管理服务器获取，从网关获取 |
DHCP 服务器：即可内置DHCP服务器，也可以是外置DHCP服务器 | |
云平台服务器 | |
防火墙功能 | |
PPPoE功能： 支持PPPoE拨号功能 | |
设备管理 | 备份配置信息 |
恢复配置信息 | |
恢复出厂设置 | |
重启包括定时重启和立即重启 | |
固件升级 | |
时间管理包括系统显示时间和时间同步 | |
系统日志 | |
胖瘦AP切换功能 |
园区网
适用于宿舍、小型办公室、酒店房间等各种场景。
此设备为整机单元，无选配
